Problem - Console

IO-Modul (Fader-Modul) Motorfader macht ständig Geräusche geht nicht aus

Description

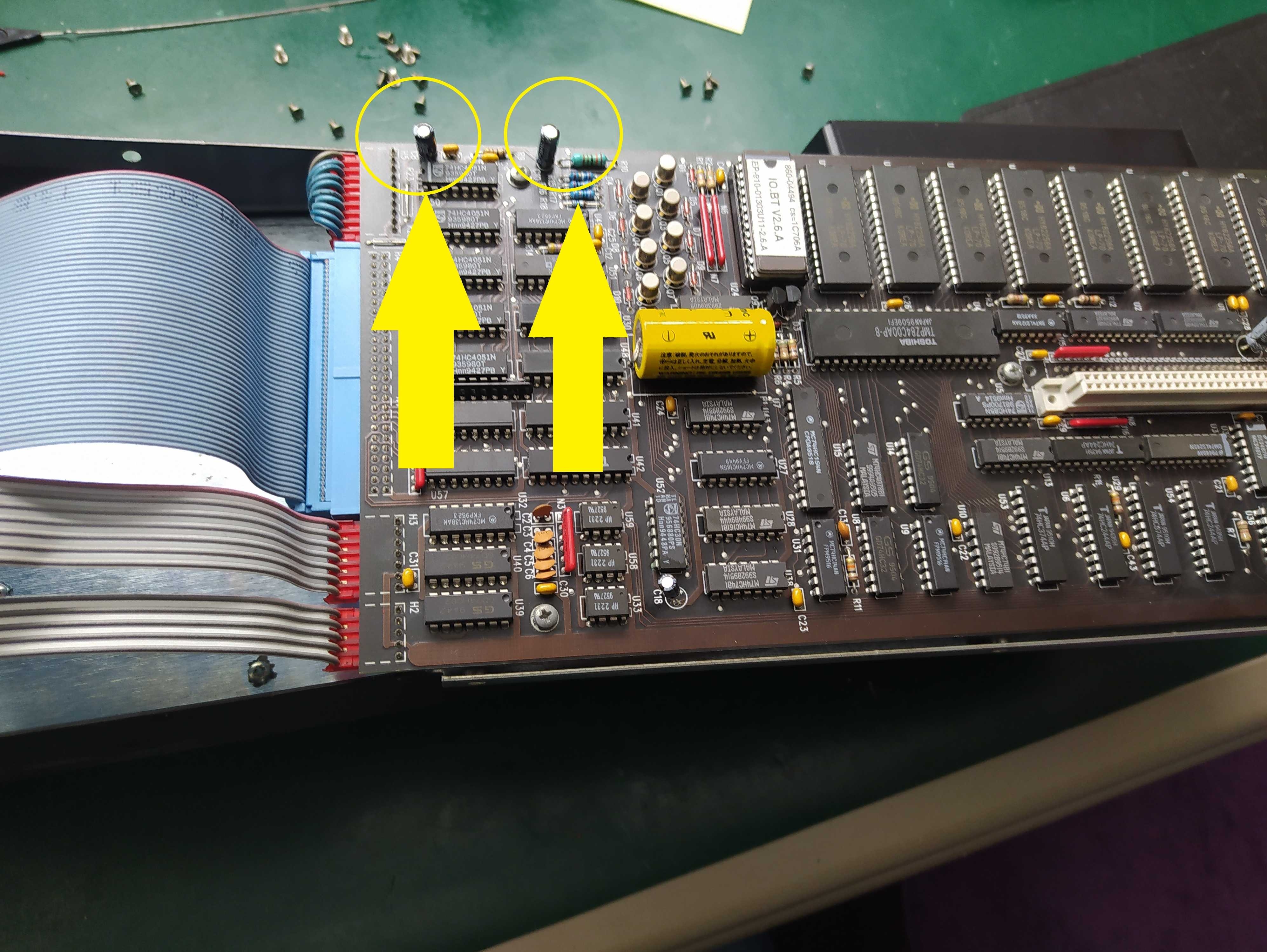

Wenn ein Kanal von einem bestimmten IO-Controlpanel aktiv geschalten wurde, ist der Motorfader ständig an und geht nicht aus. Grund: Obwohl der Fader des IO-Controlpanel auf maximal steht, geht der Motorfader nicht auf Maximal, sondern bleibt 10% vor dem Maximalwert stehen und macht dadurch ständig Geräusche. Wir nehmen, daß der Messwert von den Fadern des defekten IO-Moduls nicht den Maximum-Wert erreicht. D.h. der AD-Wandler liefert nicht z.B. den Wert 255. Der Fader ist ein analoger Potentiometer, dessen Spannung in den AD-Wandler geht. Dort wird die Spannung umgewandelt in ein digitales Signal. Die maximale Spannung die der Potentiometer liefert scheint kleiner zu sein als die Referenzspannung des AD-Wandlers. Der AD-Wandler vergleicht die Eingangsspannung mit einer Referenzspannung. Die Versorgungsspannung vom Poti und die Referenzspannung vom AD-Wandler werden aus 5V gebildet. Die Spannungen weichen offensichtich voneinander ab. Wir tauschen daher die Kondensatoren auf der Platine C8 und C10. Es funktioniert! Theo hat wieder einmal hervorragende Arbeit geleistet.
