Problem - Console

Metering shows 100% full scale

Description

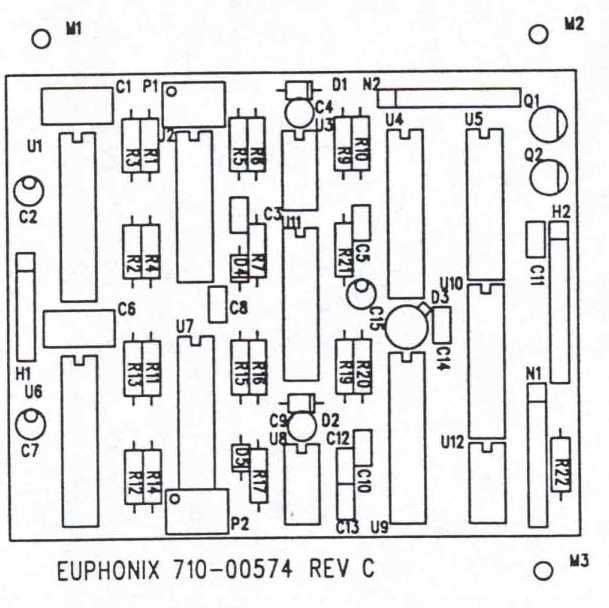

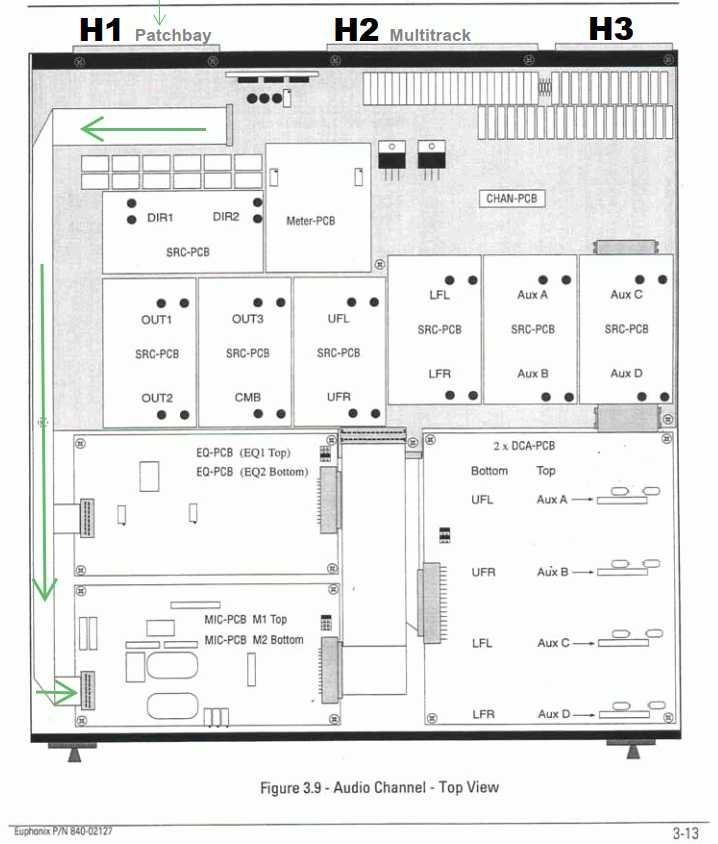

Auf dem Audiotray befindet sich das sog. Metering -Board (Meter PCB). See Photo 1 Man benötigt 2 Verlängerungen um im Livebetrieb am Metering-Board Messungen vornehmen zu können. See Photo 2 Wir benötigen die Schematics Meter_01.pdf See PDF 1 Das Audiosignal kommt bei H1 auf Pin 4 und Pin 5 rein. Wir messen auf U4 auf Pin 16. Signal liegt dort an! Wir messen nun auf U10 auf Pin 16. Signal liegt dort an! Jetzt schauen wir ob die Bitsignal in Ordnung sind: Wir messen auf U4 auf Pin 10 und erkennen ein schönes Rechtecksignal. Wir messen auf U10 auf Pin 10 und erkennen kein Signal! Wir prüfen ob bei U10 auf Pin 3 und Pin 18 5 Volt anliegen: JA Wir prüfen ob zwischen U4 Pin 17 und U10 auf Pin 17 eine Verbindung besteht: JA U10 d.h. AD7575 ist defekt und muss getauscht werden!


Video

Pdf

Pdf 1
