You can install/built up the mixing console individually.

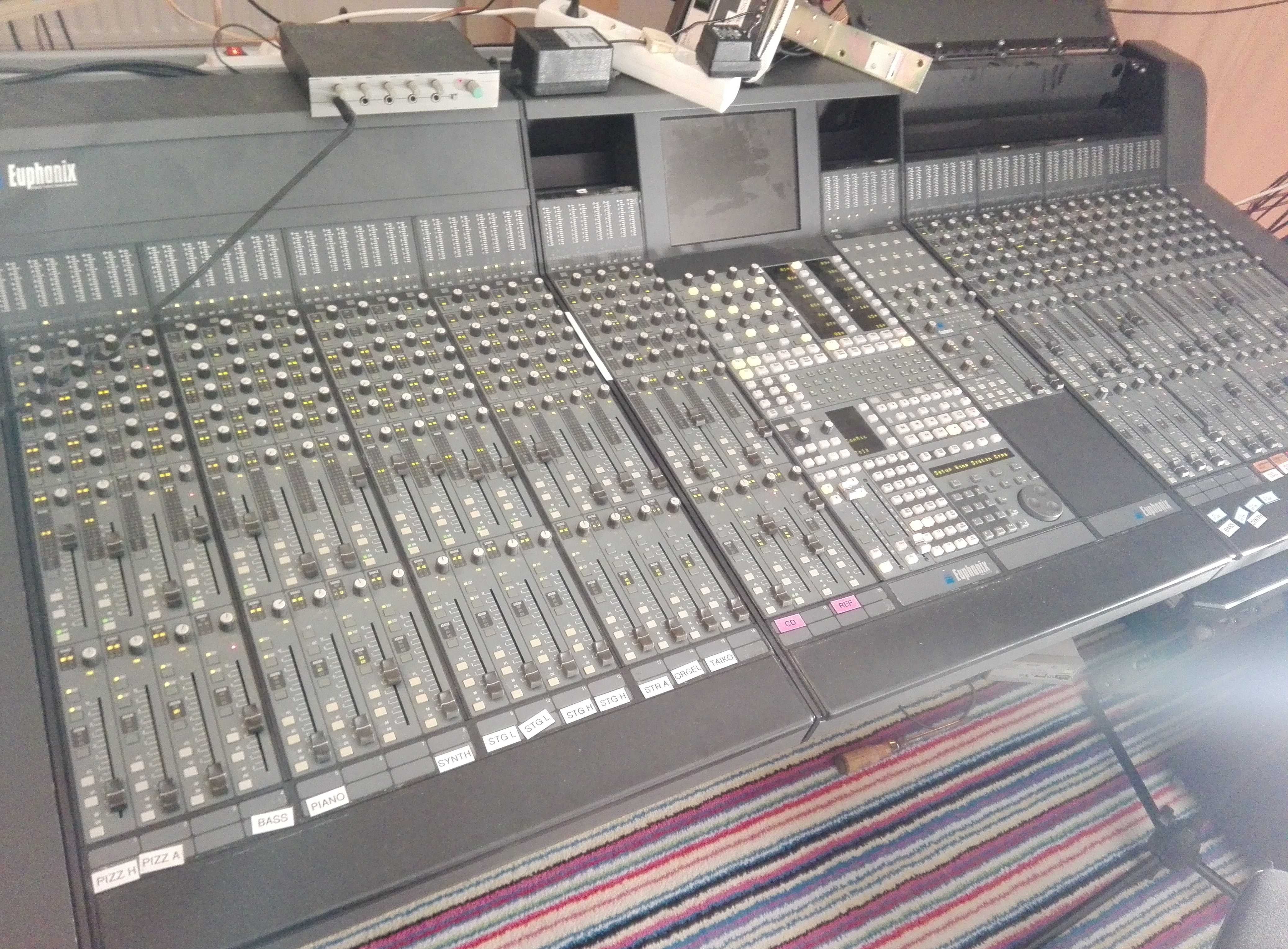

The desired constellation should be as follows:
Left frame module: Four input controllers
Middle module: another input controller, DSC and then the
Master controller (from left to right)
Right frame module: Four input controllers
To do this, you have to open the left-hand compartment under the console,
The cables must be connected as follows:

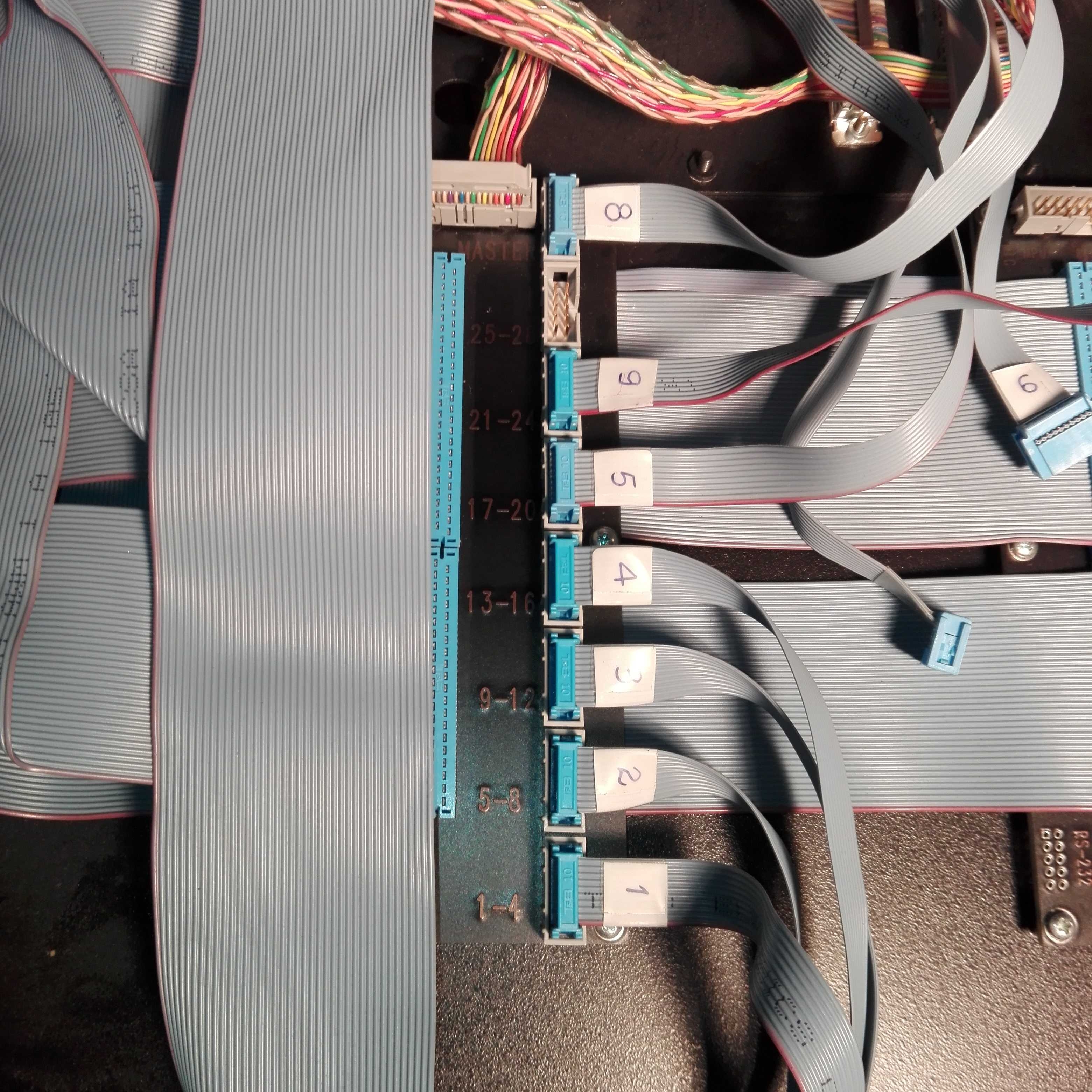

Cable marked "1" in the left PCB on the first
Slot from the front (labeled "1-4" on the board)
Cable with the label "2" in the left board on the second
Slot from the front (labeled "5-8" on the board)
Cable with the label "3" in the left board on the third
Slot from the front (labeled "9-12" on the board)
Cable with the label "4" in the left board on the fourth
Slot from the front (labeled "13-16" on the board)
____________________________________________
Cable marked "5" in the left board on the fifth
Slot from the front (labeled "17-20" on the board)
Cable with the label "9" in the left board on the sixth
Slot from the front (labeled "21-24" on the board)
The seventh slot on the left board remains free
Cable with the label "8" in the left board on the eight
Slot from the front (labeled "Master" on the board)
____________________________________________
Now to the second circuit board:

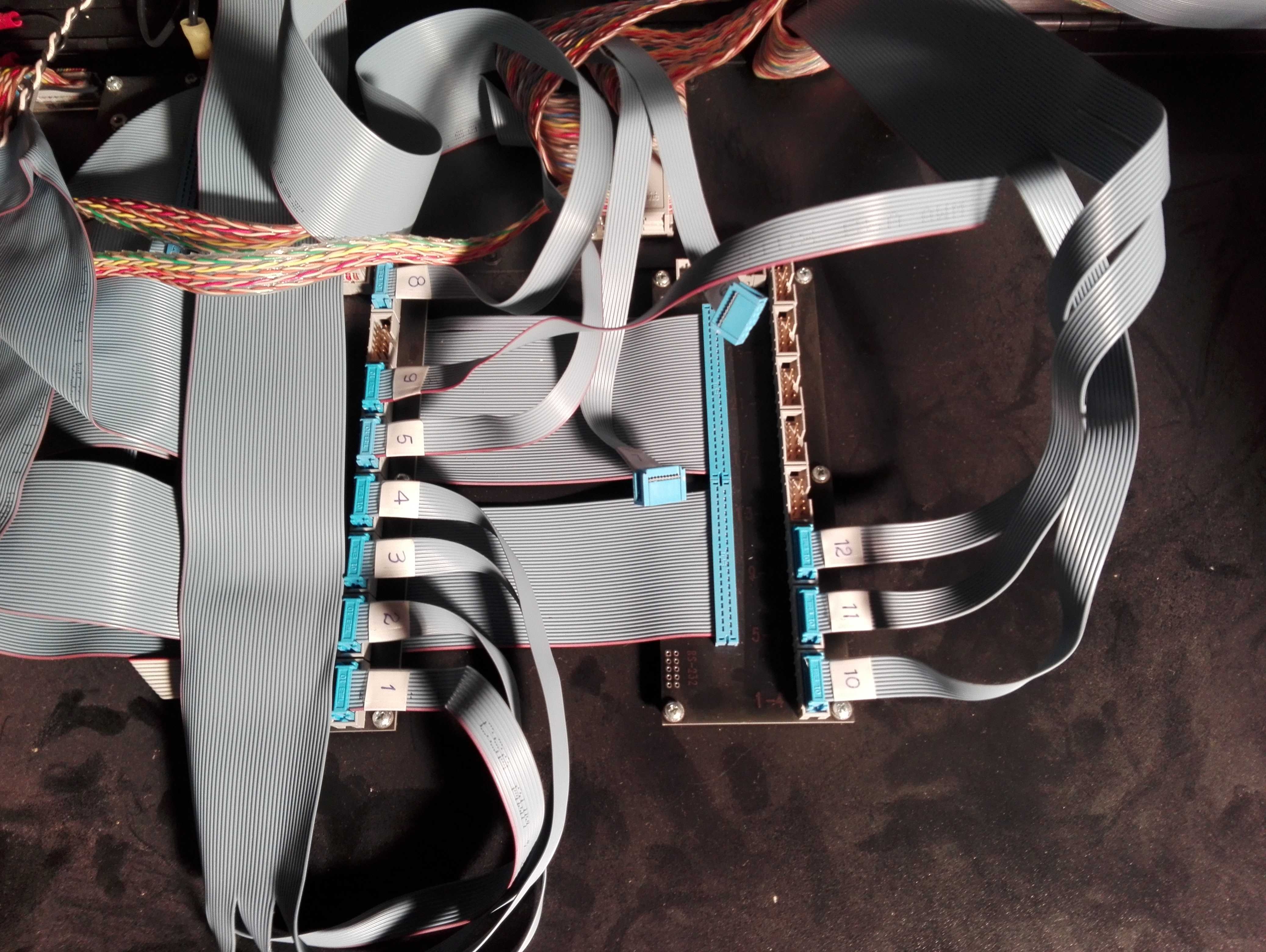

Cable with the label "10" in the right board on the first
Slot from the front (labeled "1-4" on the board)
Cable with the label "11" in the right board on the second
Slot from the front (labeled "5-8" on the board)
Cable with the label "12" in the right board on the third
Slot from the front (labeled "9-12" on the board)
The other slots on the board remain free.
Now check again for safety:
The ribbon cables labeled "1" through "4" should be in
left frame module. The modules labelled "5" to "8" in
in the middle and those with the inscription "9" to "12" in the right.
The first tower must be equipped as follows (from top to bottom)
Slot 1-24: 24 channel strips
Slot 25-28: 4 bus receivers (look like the channel strips from the sheet metal,
there is only much less electronics on it)
Masterslot: (the master module with the many boards)
Second tower (also from top to bottom):
Slot 1-12: 12 channel strips
Slot 13-28: Nothing or blank
Masterslot: (the submaster module - looks like the
master module, there are only much less boards in it)
For understanding:
The numbering of the flat track cables is assigned to the slots at the top of the
mixer table, i.e. "1" is on the far left and "12" on the far right.
The labels on the boards are assigned to the channel slots in the respective
towers, i.e. "1-4" are the first four slots in the tower -
left board first tower in which the master module is located, right board
the second tower in which the Submaster module is located. The submaster module
is not controlled by the console, it simply "collects"
signals from the channels above it and feeds them into
the first tower (via the thick EDAC connection line between
both towers are running). There the signals then land in the
Bus receivers, which are located in slots 25-28 of the first tower.
I hope this works now. Otherwise, we'll have to make another call.
Best regards
